Z3050*16/I 液壓搖臂鉆床

Z3050x16/I型搖臂鉆床，采用液壓鎖緊機構和液壓預選變速進給，結構剛性可靠，操作方便。適用于在大、中型零件上鉆孔、擴孔、鉸孔、锪平面及攻螺紋。在具有工藝裝備的條件下，可以進行鏜孔。

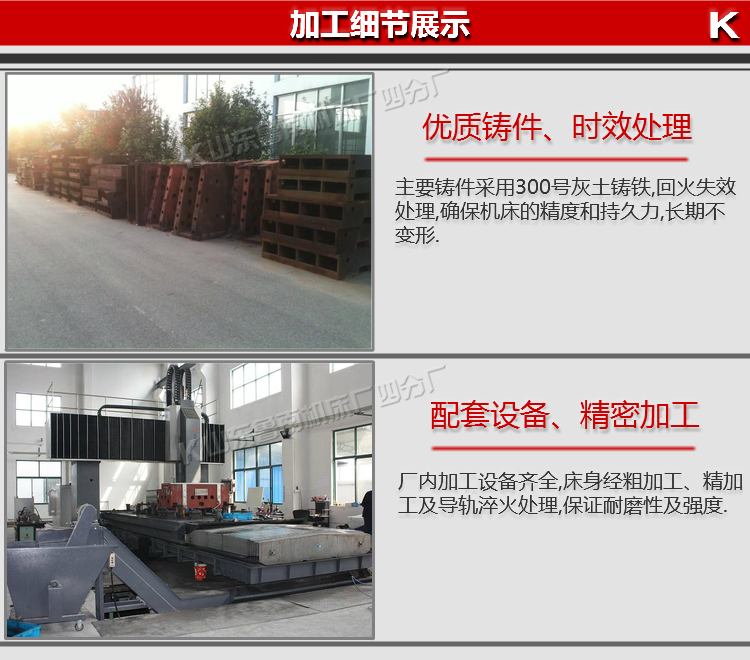

1、設備機身及主要部件選用高強度鑄鐵和特供鋼材。
2、經過專業化設備連續加工，確?；A部件精良。
3、采用液壓預選變速機構，節省輔助時間。
4、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱更為輕便快捷。
5、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
6、16級主軸轉速與進給可選配出經濟高效的切削。
7、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
8、有完善的安全保護裝置和外柱防護。
9、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為加大延長。

     本機床采用三相380V交流電源，非專業人員禁止觸及電力控制裝置，以免危險。  由于機床旋轉部件較多，因此提醒操作維修人員必須對安全問題引起高度重視，未經過學習本須知，嚴禁上崗。

1、檢查電源接地線是否可靠，線徑是否符合要求。

2、檢查機床相序是否正確。

3、檢查行程限位開關是否可靠。

 4、檢查各操作按鈕是否正確，急停按鈕是否可靠。

 5、機床出現故障或處于危急狀態時，應首先按急停按鈕（急停按鈕在主軸箱正面右下部），然后斷開總電源開關（總電源開關在立柱下部），故障不解除，危險不處理，不準重新送電。

 6、電氣維修人員必須按電工操作規程穿電工絕緣鞋進行工作，機床電氣維修間必須由專人看管電源或在電源處掛牌警示，維修電氣一般要斷電進行，如若必須送電檢查嚴禁接觸帶電體。
