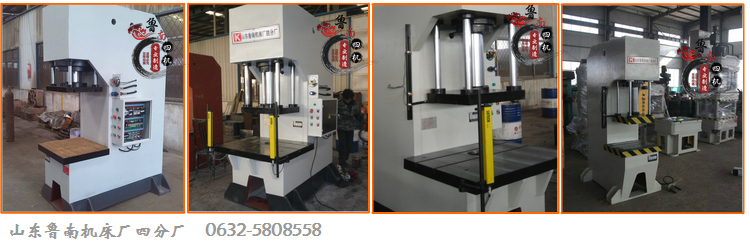

YL41-100T 單臂液壓機
一、主要用途
YL系列單柱壓裝、校正液壓機主要用于軸類零件、型材的校正和軸套類零件的壓裝。同時能完成板材零件的彎曲、壓印、套印、簡單零件的拉伸等工藝，也可用來壓制要求不嚴格的粉末、塑料制品。適用于機床、內燃機、輕紡機械、起重機械、軸類、軸承等行業使用。
二、功能特點
※ 機身材料選用Q235優質結構鋼
※ 活塞桿采用離子氮化，表面經滲碳淬火處理
※ 液壓系統采用疊加閥方式.
※ 外跨獨立電器箱,按鈕、腳踏控制.
三、技術參數
|
液壓機參數 |
單位 |
YL41-100T |
|
公稱力 |
KN |
1000 |
|
液壓最大工作壓力 |
Mpa |
25 |
|
活塞桿行程 |
mm |
300 |
|
開口最大尺寸 |
mm |
570 |
|
閉合高度 |
mm |
270 |
|
喉口深度 |
mm |
230 |
|
缸體直徑 |
mm |
270 |
|
工作臺左右尺寸 |
mm |
750 |
|
工作臺前后尺寸 |
mm |
650 |
|
工作速度 |
mm/s |
12 |
|
返程速度 |
mm/s |
19 |
|
電機功率 |
kw |
5.5 |
|
電壓 |
V |
380V 50Hz |
※可根據客戶加工要求定做臺面尺寸、液壓油缸行程、喉口深度和閉合高度等.
液壓機執行標準：
JB3818-1999 《液壓機技術條件》
JB/T1829-1997 《鍛壓機械通用技術條件》
GB/T3766-83 《液壓系統通用技術條件》
JB3915-85 《液壓機安全技術條件》
JB/T1829-1997 《鍛壓機械通用技術條件》
四、設備使用
正確使用機器設備，認真執行維護保養和嚴格遵守安全操作規程是延長設備使用壽命﹑保正安全生產的必要條件。因此，操作者除應熟悉機器結構性能和操作規程外，還應注意下列幾點：
1. 油箱每半年清洗并更換新油一次。第一次換油時間不應超過三個月，其油液可重新過濾后再用一次。
2. 本機用油。必須經嚴格過濾才需注入油箱，其油位不能低于油標指示線。使用油溫應在15℃～60℃范圍內。
3. 壓力表每半年需鑒定一次。
4. 機器長期停用時，應將各外露加工表面擦洗干凈，并涂防銹油。
