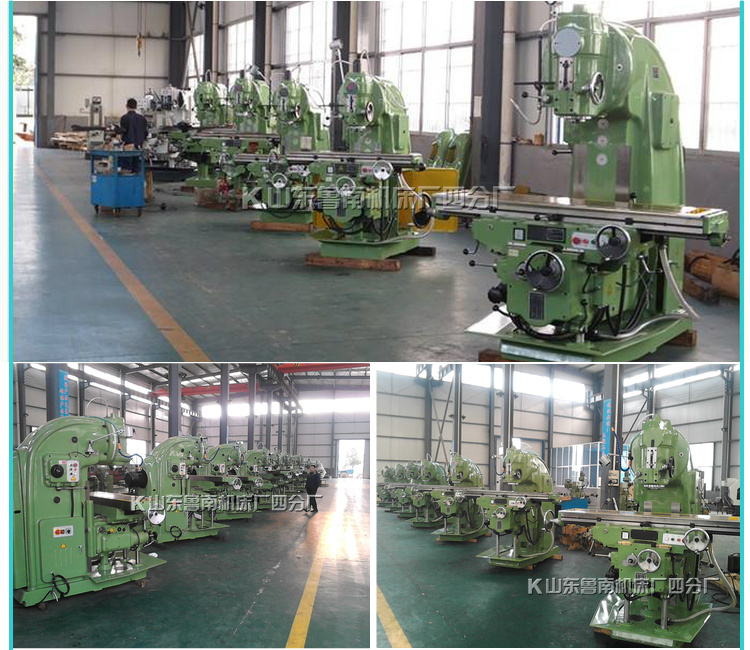

X5040 立式銑床
主要技術參數：
|
項目名稱 |
單位 UNIT | 參 數 | |
|
工作臺 |
工作面積（寬×長） | mm | 400 X 1700 |
| 最大承載重量 | kg | 800 | |
| T 型槽數目 | 3 | ||
| T 型槽寬度 | mm | 18 | |
| T 型槽間距 | mm | 90 | |
|
行程 |
X 向（工作臺縱向）手動 / 機動 | mm | 900/880 |
| Y 向（滑座橫向）手動 / 機動 | mm | 315/300 | |
| Z 向（升降臺垂向）手動 / 機動 | mm | 385/365 | |
|
主軸 |
錐孔 | IOS 50(7:24) | |
| 轉速范圍 | r/min | 30-1500 | |
| 轉速級數 | 級 Step | 18 | |
| 軸向移動距離 | mm | 85 | |
| 最大回轉角度 | dep | ± 45 | |
| 主軸端面至工作臺面距離 最小 / 最大 |
mm |
30/500 | |
| 主軸中心線至床身垂直導軌面距離 |
mm |
450 | |
|
進給 |
切削進給速度 | mm/min |
縱橫：23.5~1180 垂向：8~394 |
| 快速移動速度 | mm/min | X:2300 z:770 | |
| 進給級數 | 級 Step | 18 | |
|
電動機 |
主軸電機功率 | kw | 11 |
| 進給電機功率 | kw | 3 | |
|
其他 |
機床外形尺寸（長×寬×高） | m m | 2556 × 2159 × 2298 |
| 機床凈重 | kg | 4650 | |
X5040立式升降臺銑床產品簡介與用途：
魯南四機X5040立式銑床是一種強力金屬切削機床，該機床剛性強，進給變速范圍廣，能承受重負荷切屑。X5040立式銑床主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端面銑刀等刀具，適于加工各種零件的平面、斜面、溝槽、孔等，是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。 X5040立式銑床主要結構特點：
1、X5040立式銑床底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。
2、X5040立式銑床立銑頭可在垂直平面內順、逆回轉調整±45°，拓展機床的加工范圍；主軸軸承為圓錐滾子軸承，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。
3、X5040立式銑床工作臺X/Y/Z向有手動進給、機動進給和機動快進三種，進給速度能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。
4、X5040立式銑床X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提高精度，延長機床的使用壽命。
5、X5040立式銑床潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
6、X5040立式銑床設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
