X5036B 立式銑床

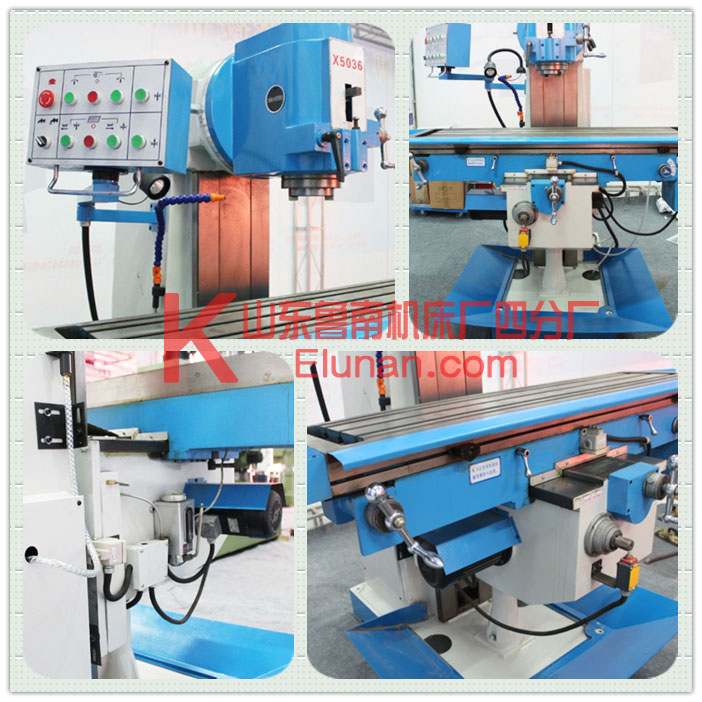

X5036B 立式升降臺銑床多圖展示：
X5036B立式升降臺銑床主要結構特點 :
●銑頭可在垂直平面內順、逆時針調整 ±45°。
●主軸采用能耗制動，制動轉矩大，停止迅速，可靠 。
●工作臺X、Y方向機動進給
● X、Y、Z三方向?qū)к壐背纛l淬火、精密磨削 。
●手動潤滑裝置可對絲杠及導軌進行強制潤滑。
X5036B 立式升降臺銑床主要詳細參數：
| 型號 | 單位 | 技術參數 |
| 主軸錐孔錐度 | 7：24 ISO50 | |
| 主軸端面至工作臺面距離 | mm | 60-440 |
| 主軸中心至床身垂直導軌面距離 | mm | 360 |
| 主軸轉速范圍 | r/min | 60-1690（12級） |
| 立銑頭回轉角度 | ±45° | |
| 工作臺尺寸 | mm | 1500×360 |
| 工作臺行程（縱向/橫向/垂向） | mm | 1000/320/380（460） |
| 工作臺縱/橫向機動進給速度 | mm/min | 15-370（8級）540（快） |
| 工作臺垂向機動升降速度 | mm/min | 590 |
| 工作臺T型槽數/寬度/間距 | mm | 3/18/80 |
| 主傳動電動機功率 | kW | 4 |
| 工作臺機動進給電動機功率 | W | 750 |
| 升降臺升降進給電動機功率 | W | 1100 |
| 冷卻泵電動機功率 | W | 90 |
| 冷卻泵流量 | 升/分 | 25 |
| 機床凈重/毛重 | kg | 2200/2300 |
| 外形尺寸 | mm | 2220×1790×1980 |
操作規程
1.操作人員應熟悉本機的性能、結構等，并要遵守安全和交接班制度。
2.工作前應嚴格按照潤滑規定進行注油，并保持油量適當、油路暢通、油標醒目，油杯、油線、油氈等清潔。
3.檢查主軸、滑座、升降臺、走刀機構、各手柄位置是否正常、靈活，再空運轉10min左右，確認各部動作正確后才能開始工作。
4.運轉中禁止變速和測量工作。
5.禁止用機動對刀或上刀，不準在工作臺上敲打和校正工件，工作臺上不準放置雜物。
6.正確安裝刀具，刀桿錐面及錐肩平面清潔無毛刺，錐度必須相符，合理選用刀具和切削用量，經常檢查刀具的緊固及磨損情況。
7.銑削過程中，刀具未退離工件前，不得停車，遇有緊急情況需停車時，應先將刀具退離工件。
8.工作中經常注意運轉情況，保持各互鎖、限位、進給等機構準確可靠，發現異?，F(xiàn)象，及時檢查處理。
9.工作臺縱向工作時，應將橫向和垂直方向鎖緊，橫向工作時，應將縱向和垂直方向鎖緊。
10.繼續加工未完成的工件時，應認真檢查工件及刀具裝夾情況。確認正常后在進行工作。
11.工作后必須檢查、清掃設備導軌面鐵銷，做好日常保養工作。
