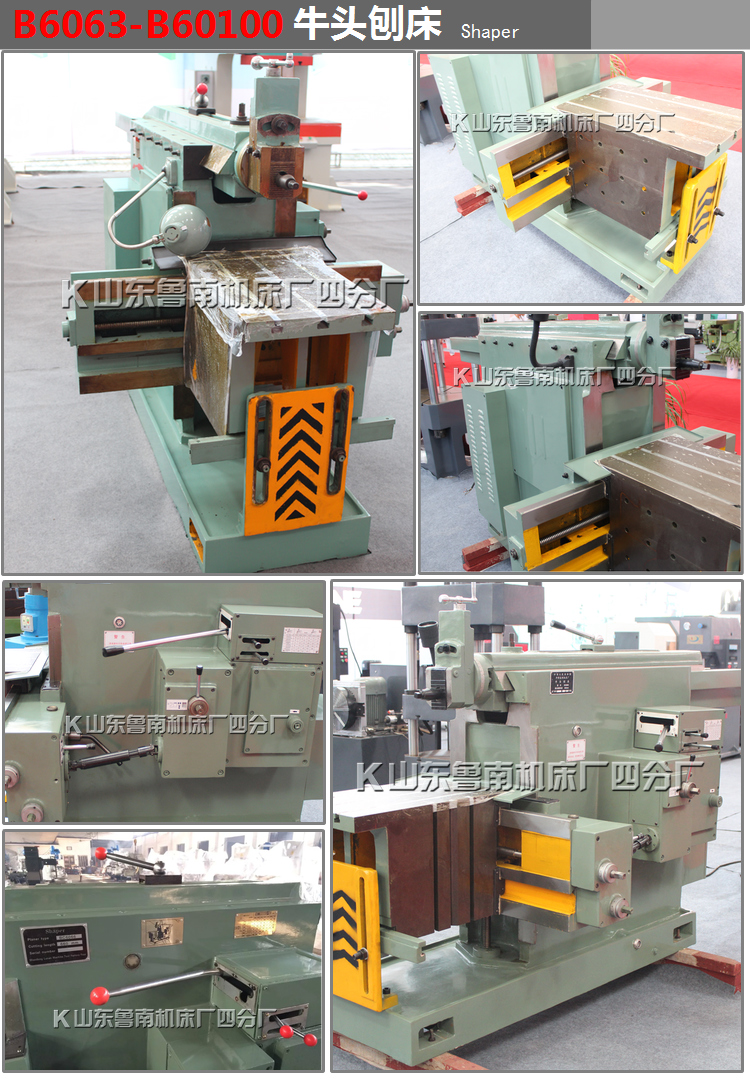

B60100 牛頭刨床




牛頭刨床特點:
牛頭刨床由滑枕帶著刨刀作水平直線住復運動,刀架可在垂直面內回轉一個角度,并可手動進給,工作臺帶著工件作間歇的橫向或垂直進給運動,牛頭刨床主要適用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。整機鑄件采用震動時效處理,導軌采用超音頻淬火工藝,使機床精度更持久精準,使用壽命更長。
主要技術參數:
|
技術參數 |
單位 |
B60100 |
|
|
最大刨削長度 |
mm |
1000 |
|
|
滑枕底面到工作臺面的最大距離 |
mm |
400 |
|
|
工作臺最大橫向移動距離 |
mm |
800 |
|
|
工作臺最大垂直移動距離 |
mm |
380 |
|
|
工作臺上工作面尺寸(長*寬) |
mm |
1000*500 |
|
|
刀架行程 |
mm |
160 |
|
|
每枕每分鐘往復次數 |
|
15,20,29,42,58,83 |
|
|
工作臺機動進給范圍 |
水平進給 |
mm |
0.3-3 10級 |
|
垂直價格 |
mm |
0.15-0.5 8級 |
|
|
工作臺快速移動速度 |
水平進給 |
m/min |
3 |
|
垂直進給 |
m/min |
0.5 |
|
|
工作臺T型槽尺寸 |
mm |
22 |
|
|
主電機功率 |
kw |
7.5 |
|
|
外形尺寸(長*寬*高) |
mm |
3640*1575*1780 |
|
|
包裝箱尺寸(長*寬*高) |
mm |
3278*1791*2037 |
|
|
整機重量 |
kg |
4970 |
|
工作臺能作水平或垂直方向的快速移動。
機床設有防止進給運動故障而發生意外的安全離合器。
工作臺前端有前支架支承,用以增加工作時的穩定性。
滑枕往復運動設有制動器,可以使滑枕迅速停止。
滑枕的起動、停止制動及工作臺的快速移動由一個手柄集中控制。
機床主要運動部位,如滑枕導軌、搖桿機構、變速箱、進給箱等均由油泵集中供油潤滑,油量可按實際需要調整。
